位置： 首頁 > TVB
TVB 立即咨詢

● 低噪音:采用螺旋齒輪設計，實現了減速機的順暢、安靜運轉。

● 高精度背隙可達3弧分以內，定位精確。

● 高剛性、高扭矩輸出軸采用大尺寸，大跨距式雙支撐軸承設計，大大提高了減速機剛性和扭矩。

● 高效率:單段可達95%以上，雙段可達92%以上。

● 免維護:油脂磨耗低，可終身潤滑。

● 密封效果好:潤滑油脂具有高粘度、不易分離的特性，并采用IP65防護等級，確保無潤滑油脂泄漏。

● 自由安裝:可任意安裝減速機。

● 適用性廣;適用于任意型式伺服電機。
TVB040 TVB060 TVB090 TVB120 TVB140 TVB180

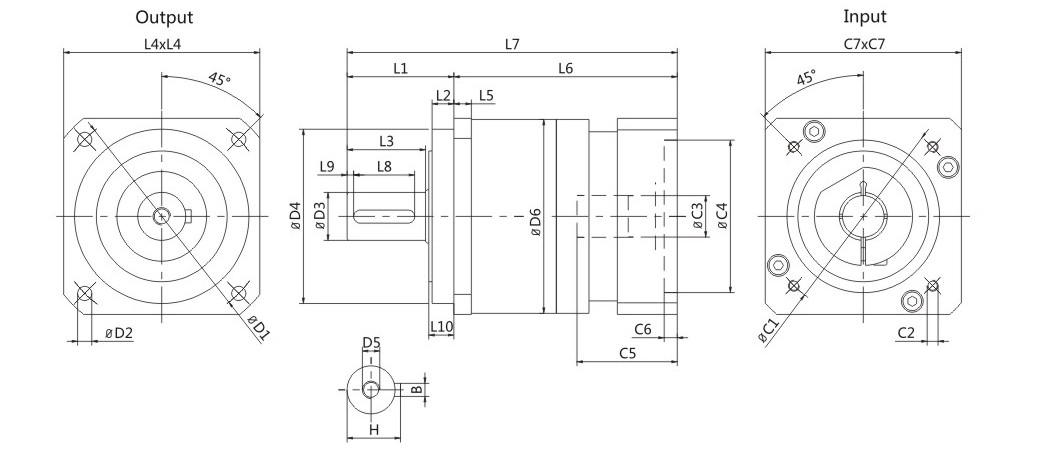

TVB040-01



TVB040-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 50 3.5 13 35 M4 43 26 5 20 43 5 62.5 88.5 16 0 6 46 M4 8 30 28 5 40 5 15

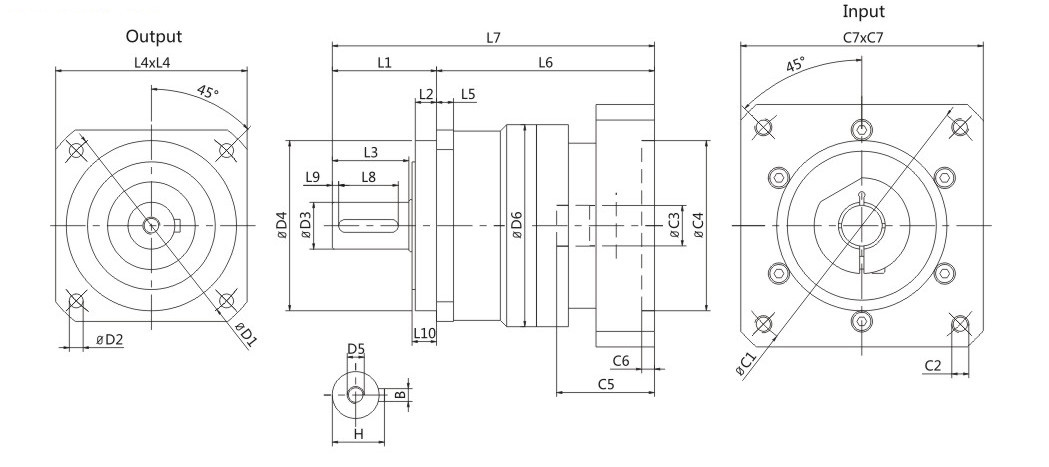

TVB040-02



TVB040-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 50 3.5 13 35 M4 43 26 5 20 42 5 82 108 16 0 7.5 46 M4 30 30 28 5 40 5 15


TVB040
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 14 14 20 20 20 14 14 20 20 20 20 20 20 14
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2倍額定輸出扭矩 2times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 5000
最大輸入轉速 n1B Max. Input Speed n1B rpm 8500
扭轉剛性 Torsional Rigidity Nm/arcmin 3
容許徑向力 F2rb Max. Radial Load F2rb N 380
容許軸向力 F2ab Max. Axial Load F2ab N 190
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤63（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TVB060-01



TVB060-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 70 5.5 16 50 M5 60 37 7 28.5 60 8 76 113 20 3 7.5 10 M4 14 50 32.5 5.5 60 5 18
Type Ⅱ 70 5.5 16 50 M5 60 37 7 28.5 60 8 92.5 129.5 20 3 7.5 90 M5 19 70 43 6 60 5 18

TVB060-02



TVB060-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 70 5.5 16 50 M5 60 37 7 28.5 60 8 96 133 20 3 7.5 70 M4 14 50 32.5 5.5 60 5 18
Type Ⅱ 70 5.5 16 50 M5 60 37 7 28.5 60 8 96 133 20 3 7.5 70 M4 11 50 32.5 5.5 60 5 18


TVB060
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 55 50 60 50 40 55 50 60 55 50 50 60 50 40
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 5000
最大輸入轉速 n1B Max. Input Speed n1B rpm 10000
扭轉剛性 Torsional Rigidity Nm/arcmin 7
容許徑向力 F2rb Max. Radial Load F2rb N 1530
容許軸向力 F2ab Max. Axial Load F2ab N 630
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤60（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 0.16 0.14 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TVB090-01



TVB090-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 100 6.5 22 80 M8 95 47.5 8.5 36 90 8 104 151.5 30 3 9 90 M5 19 10 47.5 6 90 6 24.5
Type Ⅱ 100 6.5 22 80 M8 95 47.5 8.5 36 90 8 116.5 164 30 3 9 145 M8 19 110 60 10 130 6 24.5
Type Ⅲ 100 6.5 22 80 M8 95 47.5 8.5 36 90 8 116.5 164 30 3 9 145 M8 22 110 60 10 130 6 24.5
Type Ⅳ 100 6.5 22 80 M8 95 47.5 8.5 36 90 8 116.5 164 30 3 9 145 M8 24 110 60 10 130 6 24.5

TVB090-02



TVB090-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 100 6.5 22 80 M8 95 47.5 8.5 36 90 8 137 164 30 3 9 145 M5 19 70 47.5 6 90 6 24.5
Type Ⅱ 100 6.5 22 80 M8 95 47.5 8.5 36 90 8 118.5 164 30 3 9 145 M4 14 50 32.5 5.5 60 6 24.5


TVB090
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 130 140 160 140 100 130 140 160 150 140 140 160 140 100
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 4000
最大輸入轉速 n1B Max. Input Speed n1B rpm 8000
扭轉剛性 Torsional Rigidity Nm/arcmin 14
容許徑向力 F2rb Max. Radial Load F2rb N 3250
容許軸向力 F2ab Max. Axial Load F2ab N 1300
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤60（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 0.61 0.48 0.47 0.45 0.44 0.47 0.47 0.47 0.44 0.45 0.44 0.44 0.13 0.13
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TVB120-01



TVB120-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 130 9 32 110 M12 125 65 12 49 115 10 136 201 40 5 14 145 M8 22 110 62.5 8 130 10 35
Type Ⅱ 130 9 32 110 M12 125 65 12 49 115 10 136 201 40 5 14 145 M8 24 110 62.5 8 130 10 35

TVB120-02


TVB120-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 130 9 32 110 M12 125 65 12 49 115 10 173 238 40 5 14 145 M8 22 110 62.5 8 130 10 35
Type Ⅱ 130 9 32 110 M12 125 65 12 49 115 10 173 238 40 5 14 145 M8 24 110 62.5 8 130 10 35
Type Ⅲ 130 9 32 110 M12 125 65 12 49 115 10 154.5 219.5 40 5 14 90 M5 19 70 47.5 6 90 10 35


TVB120
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 208 290 330 300 230 208 290 330 310 300 290 330 300 230
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 4000
最大輸入轉速 n1B Max. Input Speed n1B rpm 8000
扭轉剛性 Torsional Rigidity Nm/arcmin 25
容許徑向力 F2rb Max. Radial Load F2rb N 6700
容許軸向力 F2ab Max. Axial Load F2ab N 3000
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤60（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 3.25 2.74 2.71 2.62 2.57 2.71 2.71 2.71 2.57 2.62 2.57 2.57 0.44 0.44
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TVB140-01



TVB140-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 165 11 40 130 M16 150 97 12 82 140 12 162 259 65 5 13.5 200 M12 35 114.3 81.5 8 180 12 43

TVB140-02


TVB140-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 165 11 40 130 M16 150 97 12 82 140 12 203.5 300.5 65 5 13.5 200 M12 35 114.3 81.5 8 180 12 43
Type Ⅱ 165 11 40 130 M16 150 97 12 82 140 12 196 293 65 5 13.5 145 M8 24 110 74 8 130 12 43
Type Ⅲ 165 11 40 130 M16 150 697 12 82 140 12 196 293 65 5 13.5 145 M8 22 110 74 8 130 12 43


TVB140
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 342 542 650 550 450 342 542 650 600 550 542 650 550 450
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 3000
最大輸入轉速 n1B Max. Input Speed n1B rpm 6000
扭轉剛性 Torsional Rigidity Nm/arcmin 50
容許徑向力 F2rb Max. Radial Load F2rb N 9400
容許軸向力 F2ab Max. Axial Load F2ab N 4700
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤67（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 9.21 7.54 7.42 7.14 7.03 7.42 7.42 7.42 7.03 7.14 7.03 7.03 2.57 2.57
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TVB180-01



TVB180-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 215 13.5 55 160 M20 200 105 20 82 180 15 176.5 218.5 70 6 200 M12 42 114.3 82.5 10 180 16 59

TVB180-02


TVB180-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 L9 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 215 13.5 55 160 M20 200 105 20 82 180 15 228.5 333.5 70 6 200 M12 42 114.3 82.5 10 180 16 59
Type Ⅱ 215 13.5 55 160 M20 200 105 20 82 180 15 228.5 333.5 70 6 200 M12 35 114.3 82.5 10 180 16 59


TVB180
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 588 1050 1200 1100 900 588 1050 1200 1100 1100 1050 1200 1100 900
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 3000
最大輸入轉速 n1B Max. Input Speed n1B rpm 6000
扭轉剛性 Torsional Rigidity Nm/arcmin 145
容許徑向力 F2rb Max. Radial Load F2rb N 14500
容許軸向力 F2ab Max. Axial Load F2ab N 7250
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤70（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 29 23.7 23.3 22.5 22.5 23.3 23.3 23.3 22.5 22.5 22.5 22.5 7.03 7.03
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.
