位置： 首頁 > TAE
TAE 立即咨詢

● 低噪音:采用螺旋齒輪設計，實現了減速機的順暢、安靜運轉。

● 高精度背隙可達3弧分以內，定位精確。

● 高剛性、高扭矩輸出軸采用大尺寸，大跨距式雙支撐軸承設計，大大提高了減速機剛性和扭矩。

● 高效率:單段可達95%以上，雙段可達92%以上。

● 免維護:油脂磨耗低，可終身潤滑。

● 密封效果好:潤滑油脂具有高粘度、不易分離的特性，并采用IP65防護等級，確保無潤滑油脂泄漏。

● 自由安裝:可任意安裝減速機。

● 適用性廣;適用于任意型式伺服電機。
TAE060 TAE090 TAE120 TAE140 TAE180 TAE220

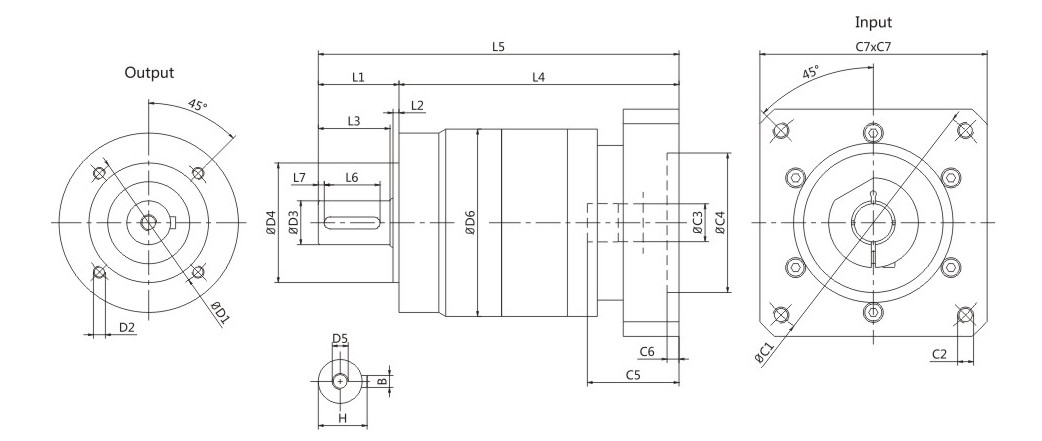

TAE060-01



TAE060-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 52 M5 14 40 M5 60 27.5 3 23.5 80.5 108 20 3 70 M4 14 50 32.5 5.5 60 5 16
Type Ⅱ 52 M5 14 40 M5 60 27.5 3 23.5 97 124.5 20 3 90 M4 19 70 43 6 80 5 16

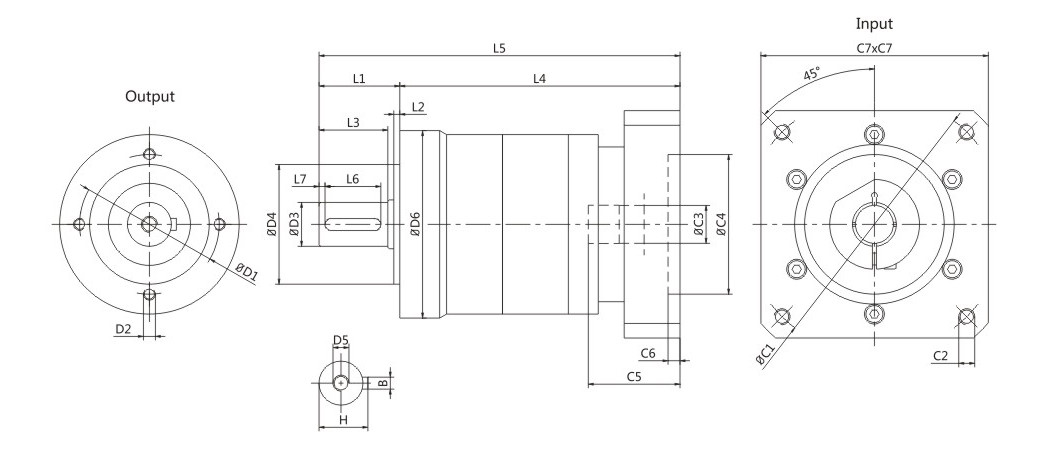

TAE060-02



TAE060-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 52 M5 14 40 M5 60 27.5 3 23.5 100.5 128 20 3 70 M4 14 50 32.5 5.5 60 5 16
Type Ⅱ 52 M5 14 40 M5 60 27.5 3 23.5 100.5 128 20 3 70 M4 11 50 32.5 5.5 60 5 16


TAE060
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 35 40 45 40 30 35 45 45 40 40 40 45 40 30
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 5000
最大輸入轉速 n1B Max. Input Speed n1B rpm 10000
扭轉剛性 Torsional Rigidity Nm/arcmin 5
容許徑向力 F2rb Max. Radial Load F2rb N 1300
容許軸向力 F2ab Max. Axial Load F2ab N 550
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤60（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 0.16 0.14 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TAE090-01



TAE090-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 70 M6 20 60 M8 90 40.5 3 36.5 107.5 148 30 3 90 M5 19 70 47 9 90 6 22.5
Type Ⅱ 70 M6 20 60 M8 90 40.5 3 36.5 122 162.5 30 3 145 M8 19 110 61.5 10 130 6 22.5
Type Ⅲ 70 M6 20 60 M8 90 40.5 3 36.5 122 162.5 30 3 145 M8 22 110 61.5 10 130 6 22.5
Type Ⅳ 70 M6 20 60 M8 90 40.5 3 36.5 122 162.5 30 3 145 M8 24 110 61.5 10 130 6 22.5

TAE090-02



TAE090-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 70 M6 20 60 M8 90 40.5 3 36.5 135 175.5 30 3 90 M4 19 70 47 6 90 6 22.5
Type Ⅱ 70 M6 20 60 M8 90 40.5 3 36.5 120 160.5 30 3 70 M5 14 50 32.5 5.5 60 6 22.5


TAE090
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 100 110 125 110 80 100 110 125 110 125 110 125 110 80
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 4000
最大輸入轉速 n1B Max. Input Speed n1B rpm 8000
扭轉剛性 Torsional Rigidity Nm/arcmin 11
容許徑向力 F2rb Max. Radial Load F2rb N 2800
容許軸向力 F2ab Max. Axial Load F2ab N 1000
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤60（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 0.61 0.48 0.47 0.45 0.44 0.47 0.47 0.47 0.44 0.45 0.44 0.44 0.13 0.13
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TAE120-01



TAE120-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 100 M10 25 80 M8 125 55 4 49 136 191 40 5 145 M8 22 110 62.5 8 130 8 28
Type Ⅱ 100 M10 25 80 M8 125 55 4 49 136 191 40 5 145 M8 24 110 62.5 8 130 8 28

TAE120-02



TAE120-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 100 M10 25 80 M8 125 55 4 49 173 228 40 5 145 M8 22 110 62.5 8 130 8 28
Type Ⅱ 100 M10 25 80 M8 125 55 4 49 173 228 40 5 145 M8 24 110 62.5 8 130 8 28
Type Ⅲ 100 M10 25 80 M8 125 55 4 49 154.5 209.5 40 5 90 M5 19 70 47.5 8 90 8 28


TAE120
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 170 220 250 200 180 170 220 250 220 200 220 250 200 180
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 4000
最大輸入轉速 n1B Max. Input Speed n1B rpm 8000
扭轉剛性 Torsional Rigidity Nm/arcmin 18
容許徑向力 F2rb Max. Radial Load F2rb N 5200
容許軸向力 F2ab Max. Axial Load F2ab N 2300
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤65（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 3.25 2.74 2.71 2.62 2.57 2.71 2.71 2.71 2.57 2.62 2.57 2.57 0.44 0.44
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TAE140-01



TAE140-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 140 M10 40 120 M16 155 97 12 82 162 259 65 5 13.5 200 M12 35 114.3 81.5 8 180 12 43

TAE140-02



TAE140-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 L8 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 140 M10 40 120 M16 155 97 12 82 203.5 300.5 65 5 13.5 200 M12 35 114.3 81.5 8 180 12 43
Type Ⅱ 140 M10 40 120 M16 155 97 12 82 196 293 65 5 13.5 145 M8 24 110 74 8 130 12 43
Type Ⅲ 140 M10 40 120 M16 155 97 12 82 196 293 65 5 13.5 145 M8 22 110 74 8 130 12 43


TAE140
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 342 542 650 550 450 342 542 650 600 550 542 650 550 450
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 3000
最大輸入轉速 n1B Max. Input Speed n1B rpm 6000
扭轉剛性 Torsional Rigidity Nm/arcmin 50
容許徑向力 F2rb Max. Radial Load F2rb N 9400
容許軸向力 F2ab Max. Axial Load F2ab N 4700
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤67（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 9.21 7.54 7.42 7.14 7.03 7.42 7.42 7.42 7.03 7.14 7.03 7.03 2.57 2.57
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TAE180-01



TAE180-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 184 M12 55 160 M20 205 100 15 82 181.5 281.5 70 6 200 M12 42 114.3 82.5 10 180 16 59

TAE180-02



TAE180-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 184 M12 55 11 M20 205 100 15 82 233.5 333.5 70 6 200 M12 42 114.3 82.5 10 180 16 59
Type Ⅱ 184 M12 55 11 M20 205 100 15 82 233.5 333.5 70 6 200 M12 35 114.3 82.5 10 180 16 59


TAE180
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 588 1050 1200 1100 900 588 1050 1200 1100 1100 1050 1200 1100 900
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 3000
最大輸入轉速 n1B Max. Input Speed n1B rpm 6000
扭轉剛性 Torsional Rigidity Nm/arcmin 145
容許徑向力 F2rb Max. Radial Load F2rb N 14500
容許軸向力 F2ab Max. Axial Load F2ab N 7250
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤70（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 29 23.7 22.3 22.5 22.5 23.3 23.3 23.3 22.5 22.5 22.5 22.5 7.03 7.03
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.

TAE220-01



TAE220-01
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 210 M16 75 180 M20 235 126 18 105 224 350 90 7 235 M12 55 200 117.5 10 225 20 79.5

TAE220-02



TAE220-02
Dimension D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 L7 ※1 ※2 ※3 ※4 ※5 ※6 ※7 B H
Type Ⅰ 210 M16 75 180 M20 235 126 18 105 288 414 90 7 235 M12 55 200 117.5 10 225 20 79.5
Type Ⅱ 210 M16 75 180 M20 235 126 18 105 252 378 90 7 200 M12 42 114.3 82.5 10 180 20 79.5
Type Ⅲ 210 M16 75 180 M20 235 126 18 105 252 378 90 7 200 M12 35 114.3 82.5 10 180 20 79.5


TAE220
速比 Ratio   3 4 5 7 10 15 20 25 30 35 40 50 70 100
額定輸出扭矩 T2N Nominal Output Tourque T2N Nm 1140 1700 2000 1800 1500 1140 1700 2000 1900 1800 1700 2000 1800 1500
急停扭矩 T2NOT Emergency Stop Torque T2NOT Nm 2.5倍額定輸出扭矩 2.5times of Nominal Output Torque
額定輸入轉速n1N Nominal Input Speed n1N rpm 2000
最大輸入轉速 n1B Max. Input Speed n1B rpm 4000
扭轉剛性 Torsional Rigidity Nm/arcmin 225
容許徑向力 F2rb Max. Radial Load F2rb N 50000
容許軸向力 F2ab Max. Axial Load F2ab N 35000
只用壽命 Service Life hr 20000（連續運轉壽命減半①）
噪音值 Noise dB ≤72（輸入轉速=3000rpm、空載、距離1M②）
使用溫度 Operating Temp ℃ -10 ~ +90
防護等級 Degree of Reducer Protection   IP65
潤滑 Lubrication   合成潤滑油脂（終身潤滑）Synthrtic lubrication oils
轉動慣量 J1 Mass moments of Inertia J1 Kg·cm2 69.6 54.4 53.3 51 50.6 53.3 53.3 53.3 50.6 51 50.6 22.5 22.5 22.5
精密背隙P1 Precision Backlash P1 arcmin ≤3 ≤5
標準背隙P2 Standard Backlash P2 arcmin ≤5 ≤8
效率 η Efficiency η % ≥95% ≥92%

① Half-life under continuous operation mode.

② Raducer under no-load mode, input speed is 3000, the vale which Noise Measurement machine get at one mater away postion.
